Опис
Якщо ви придбаєте цю плату в нас, після покупки ми надамо вам розширену технічну інформацію, документацію, а також додаткові матеріали щодо роботи з її програмним забезпеченням.

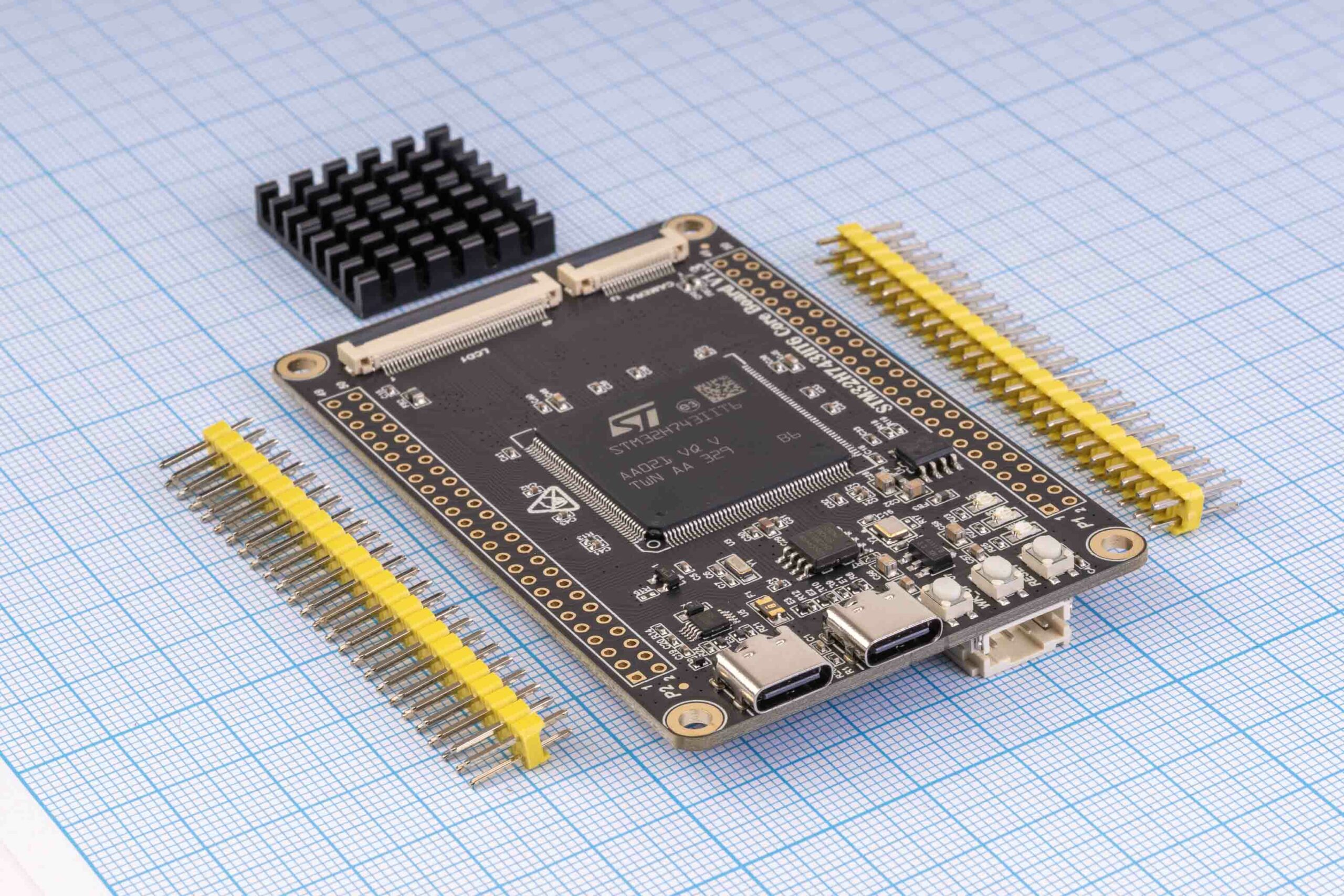

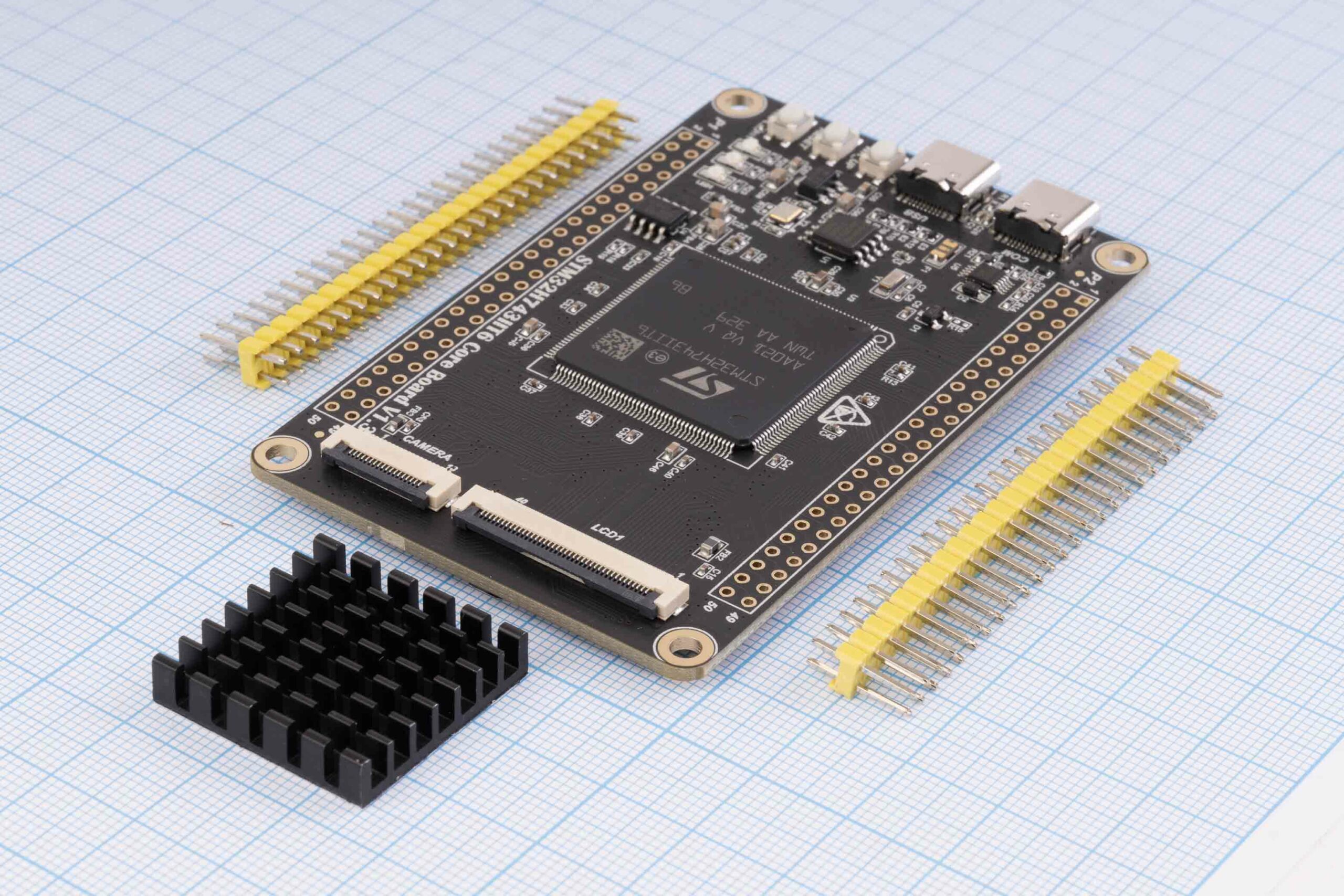

Потужна розробна плата на базі STM32H743IIT6 (480МГц). Має 1МБ вбудованої Flash, 564КБ SRAM, зовнішню пам’ять SDRAM 32МБ, підтримку RGB LCD та вбудований USB-UART (CH340). Ідеальне рішення для HMI-проєктів, графічних інтерфейсів та складних ембеддед-систем.
Ця системна плата STM32H743IIT6 (Core Board) — це високопродуктивне рішення для розробників, яким потрібна максимальна потужність у компактному форм-факторі. Завдяки ядру ARM Cortex-M7, що працює на частоті 480 МГц, плата забезпечує неймовірну швидкість обробки даних, підтримку складної графіки та роботу з алгоритмами реального часу.

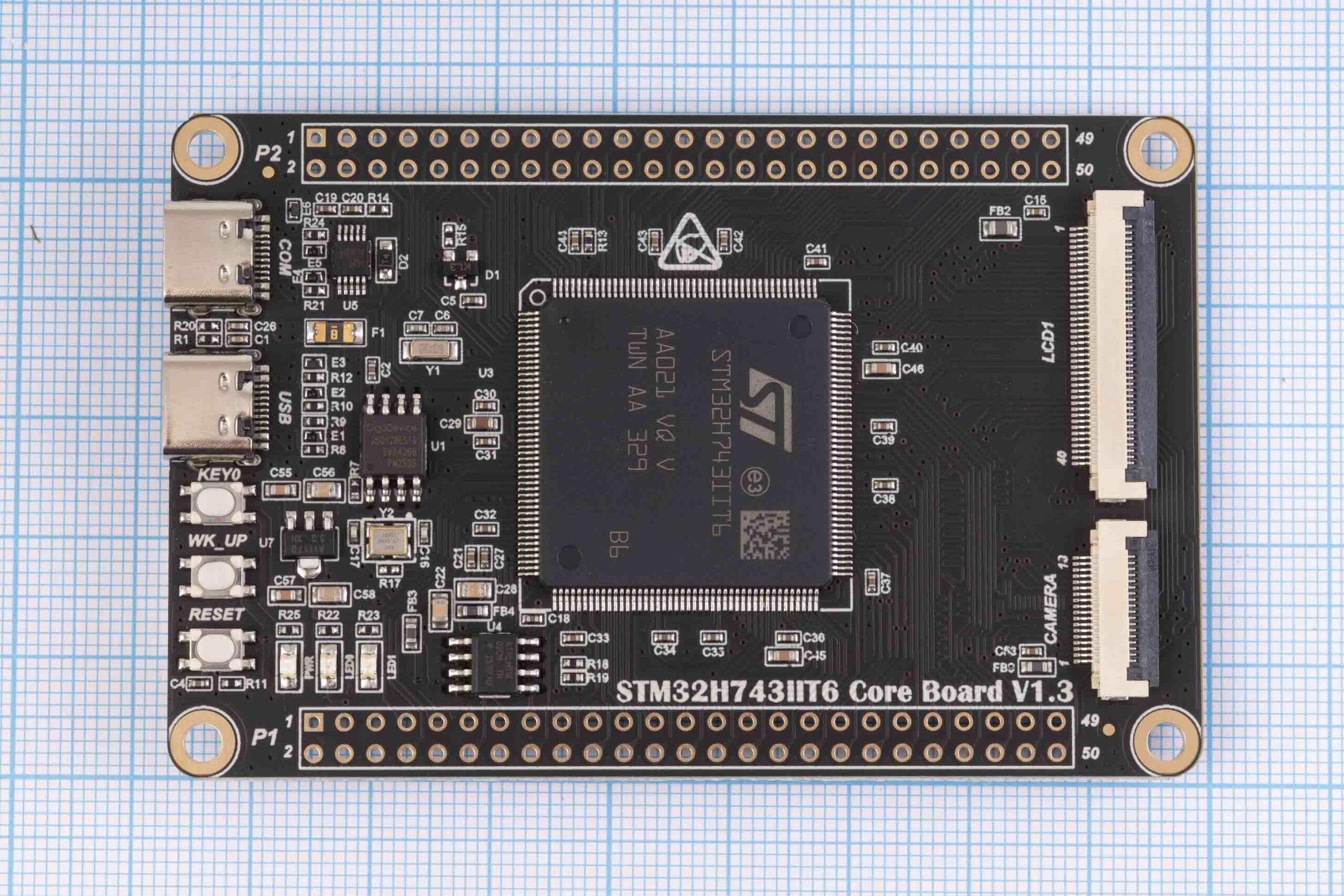

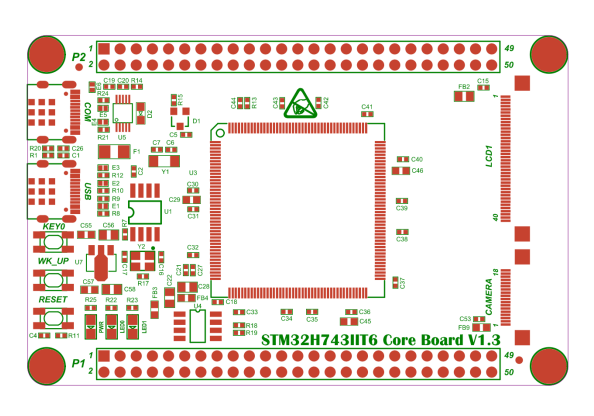

Переваги та конструктивні особливості STM32H743IIT6 Core Board V1.3:
- Професійна підсистема пам’яті: Окрім внутрішніх ресурсів MCU (2МБ Flash, 1060КБ SRAM), на платі розпаяно швидкісну зовнішню оперативну пам’ять 32 МБ SDRAM (W9825G6KH-6I) для великих графічних буферів та 16 МБ Quad-SPI FLASH (W25Q128) для миттєвого завантаження важких ресурсів користувацького інтерфейсу.
- Два незалежних інтерфейси дисплеїв: * LCD1 (40 PIN): Призначений для підключення паралельних RGB-матриць (від 4.3″ до 10.1″). Працює через апаратний контролер LTDC та графічний прискорювач DMA2D (Chrom-ART Accelerator™) для плавної 2D-анімації без навантаження на центральний процесор.
- LCD2 (20 PIN, крок 0.5 мм): Розроблений для компактних швидкісних дисплеїв SPI/QSPI з високою роздільною здатністю. Окремий GPIO-вивід апаратно скидає контролер екрана (Reset), повністю вирішуючи поширену проблему «білого екрана» під час старту системи.
- Цифровий відеовхід DCMI: Виділений 18-контактний роз’єм CAMERA дозволяє підключати цифрові модулі камер напряму до апаратного інтерфейсу мікроконтролера.
- Ізольоване живлення камери: Один із двох встановлених лінійних стабілізаторів напруги CJA1117B-3.3 виділений виключно для живлення інтерфейсу камери, що повністю відсікає високочастотні цифрові шуми та гарантує чисту картинку.
- Два порти USB Type-C: Порт COM працює через надійний чіп-міст CH340X для прошивки, відладки та виведення логів у термінал. Порт USB підключений до рідного контролера MCU та підтримує режими Host/Device (підключення накопичувачів, мишок, клавіатур).
- Глибока периферія: На платі розпаяно незалежну енергонезалежну пам’ять EEPROM AT24C02 (256B) для зберігання конфігурацій та калібрувальних даних при відключенні живлення, а також слот під карти пам’яті Micro TF Card (підтримка до 256 ГБ у швидкісному 4-бітному режимі SDIO).
- Потужний функціонал GPIO: На зовнішні дворядні гребінки виведено 85 чистих портів введення-виведення, що дозволяє легко інтегрувати плату у ЧПУ станки, серводрайвери чи модулі збору даних.
Характеристики:
-
- Мікроконтролер: STM32H743IIT6 (32-bit Arm® Cortex®-M7 з FPU та DSP)
- Корпус MCU: LQFP176
- Тактова частота: 480 МГц
- Внутрішня пам’ять: 2048 KB Flash / 1060 KB SRAM

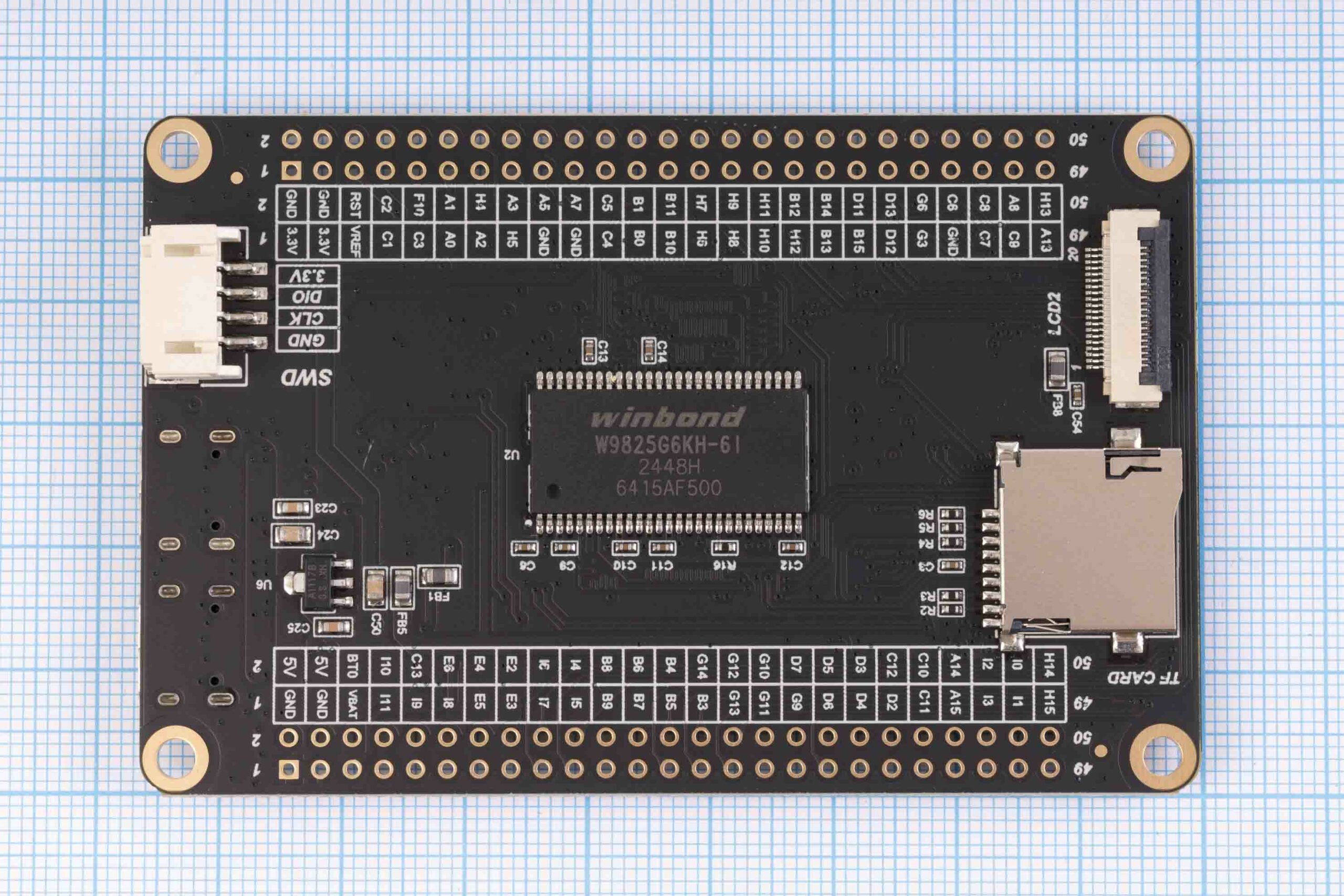

- Зовнішня оперативна пам’ять (SDRAM): 32 МБ (Winbond W9825G6KH-6I)
- Зовнішня постійна пам’ять (QSPI Flash): 16 МБ (Winbond W25Q128)
- Енергонезалежна EEPROM: 256 Байт (AT24C02)
- Апаратні кодеки: Вбудований апаратний кодек JPEG Codec
- Комунікаційні інтерфейси MCU: 1× FMC, 2× FDCAN, 1× DCMI, 2× SDIO, 4× I2C, 3× 16-bit ADC

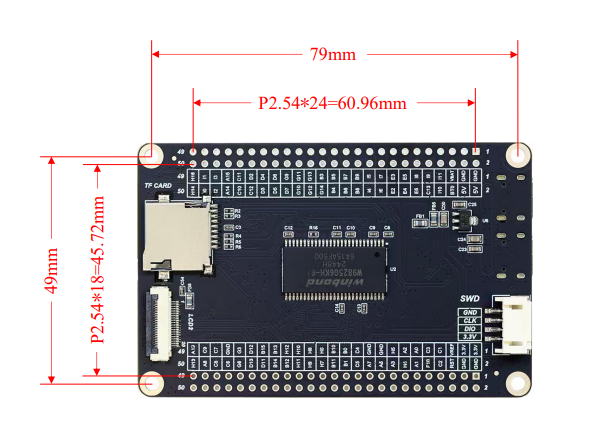

- Кількість доступних GPIO на роз’ємах: 85 портів розширення (крок 2.54 мм)
- Дисплейні роз’єми: LCD1 (40-pin RGB з підтримкою LTDC + DMA2D) + LCD2 (20-pin SPI / QSPI)
- Слот для карт пам’яті: TF (MicroSD) слот, режим 4-bit SDIO (тестовано до 256 ГБ)
- Інтерфейси зв’язку: 2× USB Type-C (1× COM CH340X, 1× MCU USB Host/Slave)
- Інтерфейс програмування/налагодження: SWD (стандартний роз’єм для DAP-Link, ST-Link, J-Link)
- Елементи керування: Кнопка RESET, кнопка KEY0, кнопка WK_UP (з функцією асинхронного пробудження з режиму Standby)
- Індикація на платі: 1× PWR (синій індикатор живлення), 2× Користувацькі LED (LED0 — червоний, LED1 — зелений)
- Система захисту: Самовідновлювальний запобіжник на 500 мА в колі живлення
- Живлення зовнішніх пристроїв: Виведені силові контактні групи 5V та 3.3V (можуть працювати як на вхід, так і на вихід)
- Клас друкованої плати: 4-шарова, технологія Immersion Gold (імерсійне золото)

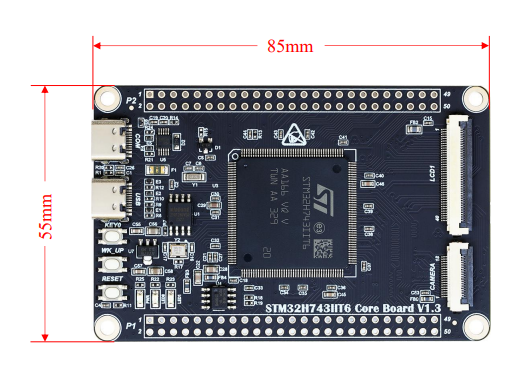

- Габаритні розміри: 85 × 55 × 1.6 мм (передбачено 4 монтажні отвори під стійки M3)
